产品介绍

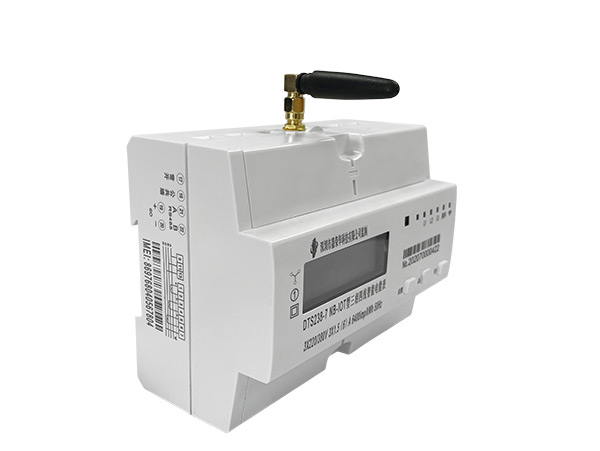

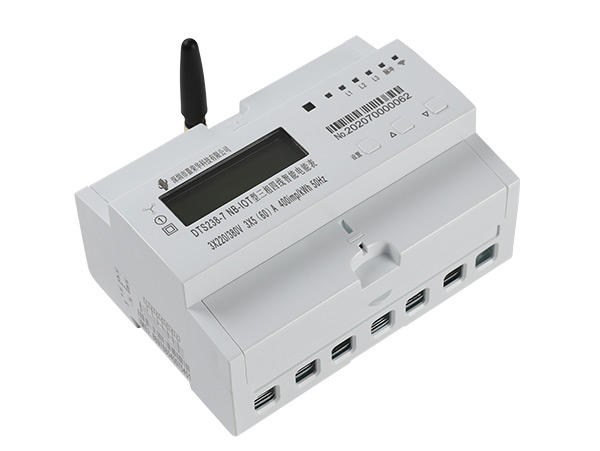

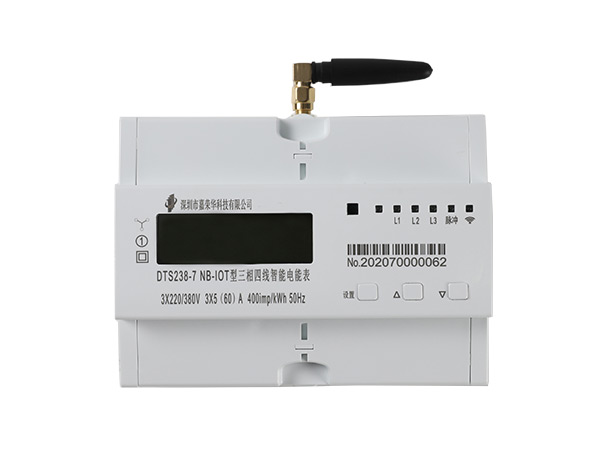

NB-IOT型三相电子式电能表是采用先进的低功耗集成电路技术和SMT工艺设计制造的新型电能表，用以测量50/60Hz交流电路中的三相有功电能。

本表可以直接准确测量总有功电量，实时电流、电压、有功功率、功率因数、频率，同时它具有RS485通讯功能，可实现远程抄表和远程控制，其性能指标符合GB/T 17215.321-2008 《1级和2级静止式交流有功电能表》要求。

该表具有NB-IOT实现远程控制和查看电量信息等功能。另外该表可以特殊定制RS485通信功能，通信规约支持DL/T645-2007《多功能表通信规约》，全部性能指标符合DL/T614《多功能电能表》的要求或MODBUS-RTU通讯规约。

主要功能特点

全电子式三相交流有功电能双向计量功能,反向计入总电量。 具有防潜动逻辑电路，防窃电功能。 测量当前电流，电压，有功功率，无功功率，功率因数，频率。

带有触控按钮，方便轮显。 具备触控按钮轮显功能，长按按钮5秒随时可以去除间隔电量功能 量程宽，功耗低，体积小，重量轻，外形美观，高可靠性。 采用35mm标准导轨安装 ,电流电压接线采用下进下出方式，方便替代传统电表 RS485通信功能(可特殊定制) 具备NB-IOT通信功能，可以实现远程查询和控制

工作原理

DT(S)S238-7 WIFI型三相表主要由电压电流采样电路、专用电能计量芯片,CPU及LCD显示等部分组成。电能表将采样的电压、电流信号输入到专用电能计量芯片，输出电能脉冲信号，并由LCD显示电能，并通过WIFI接口实现远距离抄录表内电能等数据。

电能表的安装和接线

电能表应安装在室内干燥、耐火、坚固的墙上，安装高度尽量为1.8米左右。

电能表的安装尺寸采用35mm宽度导轨安装

电能表的接线应按照本表所提供的接线图进行接线，尽量用铜线或铜线接头引入。

使用及校验

电能表出厂均校验合格,并加铅封。校验时，通电后，电能表按标定的脉冲常数发出电能脉冲，为确保测量精度，对于不同的测试点(电流在0.05Ib～4Ib/6Ib范围内)在1～16个测试采集的脉冲数应随着电流的增加而增加，尽量在合理范围内选取。

RS485通讯抄表应用

本电能表能通过其RS485接口实现远距离抄录表内电能等数据。编码格式、校验和数据传输方式符合DL/T645标准要求。每只表的表地址与表号一致,不足12位前面补0，通讯波特率为1200bps—9600bps。采用奇偶校验方式。如果选用MODBUS-RTU协议，默认波特率为9600bps,通讯地址1.

运输与贮存

(1) 电能表在运输和拆封时不应受到剧烈的冲击，并根据GB/T13384-2008《机电产品包装通用技术条件》。

(2)贮存电能表应有包装的条件下，保存的环境温度为-25℃— +70℃，相对湿度不超过85%，并在空气内不应含有足以引起腐蚀的气体。

(3)电能表应放在仓库内保存，在原包装的条件下，放置在台架上，叠放的高度不超过五层，拆箱后单只包装的电能表叠放高度不超过五只，内包装拆封的电能表不宜保存。

九、保修期限

电能表自出厂日期起12个月内，如用户遵守本说明书规定要求，并在制造厂铅封完整的情况下，发现电表不符合技术要求时，制造厂给于免费修理或更换。
